CẦN CẨU MINI DI ĐỘNG

Cần cẩu mini di động 500kg là thiết bị chuyên dụng được phát triển để sử dụng trong xưởng sản xuất, bảo trì và khu vực logistics. Sản phẩm giúp nâng, di chuyển và định vị các vật nặng một cách dễ dàng, an toàn và hiệu quả.

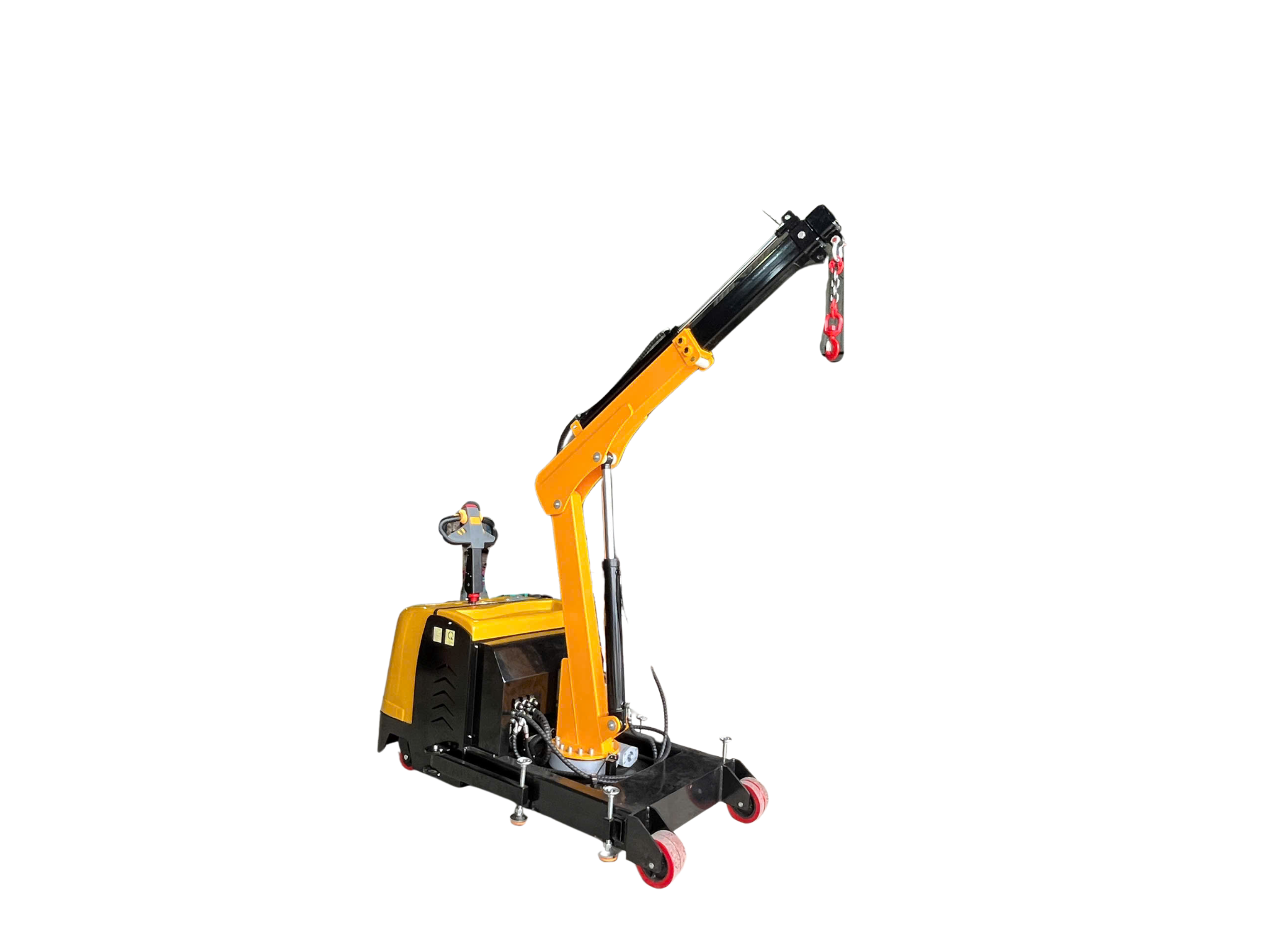

Hình 1: Cần cẩu mini di động 500kg

1.1. Ứng dụng

• Nâng và di chuyển chi tiết máy móc, mâm cặp trong xưởng
• Xử lý thanh thép, tấm thép và các vật liệu nặng
• Đưa vật nặng lên bàn làm việc hoặc vào trong máy
• Di chuyển hàng hóa trong kho logistics
• Định vị chính xác các chi tiết trong quá trình lắp ráp

1.2. Tính năng nổi bật

Cần cẩu mini được thiết kế với cấu trúc chắc chắn và các bộ phận hoạt động đồng bộ, đảm bảo độ an toàn và hiệu quả cao trong quá trình vận hành.

2.1. Thông số kỹ thuật

• Tải trọng tối đa: 500 kg
• Nguồn điện: Pin sạc tích hợp (điện áp tùy phiên bản)
• Hệ thống phanh: Phanh từ tự động kích hoạt khi thả tay cầm
• Hệ thống an toàn: Van velocity fuse, van xả quá tải, nút dừng khẩn cấp, nút an toàn đảo chiều
• Chế độ vận hành: Điện toàn phần, điều khiển tốc độ biến thiên

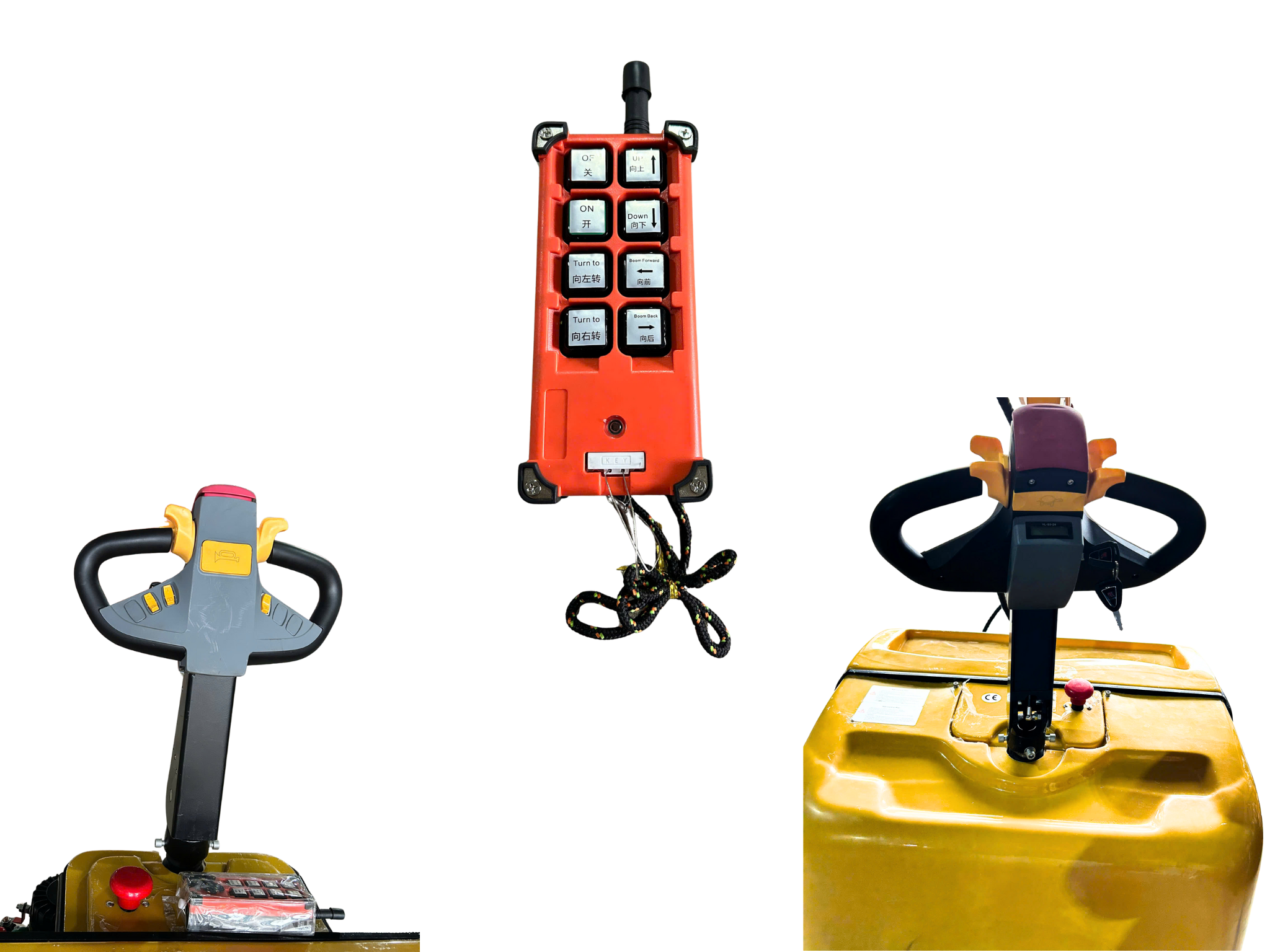

Hình 2: Tay cầm điều khiển và bộ phận điều khiển

3.1. Trước khi vận hành

Thực hiện các bước kiểm tra sau đây để đảm bảo thiết bị hoạt động an toàn:

• Đảm bảo đầu nối pin được cắm chắc vào khoang pin của xe
• Kiểm tra mức pin còn đầy đủ (quan sát đèn báo hoặc màn hình hiển thị)
• Kiểm tra chuông cảnh báo, tay lái và bộ điều tốc hoạt động bình thường
• Quan sát tổng thể xe để phát hiện hư hỏng hoặc lỗi bất thường
• Kiểm tra không gian xung quanh đảm bảo không có vật cản hoặc người
• Mở khóa điện trước khi vận hành

3.2. Vận hành nâng và hạ

Trên tay cầm điều khiển có hai nút chức năng chính:

• Nút nâng móc: Nhấn và giữ để nâng cần và móc cẩu lên. Thả nút để dừng nâng.
• Nút hạ móc: Nhấn và giữ để hạ cần và móc cẩu xuống. Thả nút để dừng hạ.

3.3. Vận hành di chuyển

Công tắc butterfly trên tay cầm điều khiển hướng và tốc độ di chuyển:

• Xoay công tắc theo chiều kim đồng hồ → xe di chuyển theo hướng càng
• Tốc độ di chuyển phụ thuộc vào góc xoay của công tắc
• Xoay nhiều hơn → tốc độ nhanh hơn, xoay ít → tốc độ chậm
• Thả công tắc → xe dừng lại và phanh tự động kích hoạt

3.4. Hệ thống phanh tự động

Cần cẩu được trang bị hệ thống phanh tự động tiên tiến:

• Phanh hoạt động khi tay cầm ở vị trí 10-15° (dựng đứng) hoặc 85-90° (hạ thấp)
• Khi thả tay cầm, tay cầm tự về vị trí trung lập và phanh được kích hoạt ngay lập tức
• Khi đỗ xe, đặt tay cầm thẳng đứng và hạ càng xuống hoàn toàn
• Phanh từ đảm bảo xe dừng chắc chắn ngay cả trên mặt dốc nhẹ

3.5. Nút an toàn đảo chiều

Nút đỏ trên đầu tay cầm là tính năng an toàn bảo vệ người vận hành:

• Nếu tay cầm chạm vào người trong khi vận hành, xe sẽ tự động lùi lại
• Sau đó thả tay và dựng tay cầm lên để kích hoạt phanh
• Nút này có lò xo tự hồi về vị trí ban đầu sau khi thả
• Đây là tính năng bắt buộc để bảo vệ người vận hành khỏi bị kẹt

3.6. Còi cảnh báo

Còi được bố trí ở phía trước tay cầm. Sử dụng còi để cảnh báo người xung quanh khi bắt đầu di chuyển hoặc trong các tình huống cần thiết.

4.1. Yêu cầu về người vận hành

• Đọc và hiểu đầy đủ sách hướng dẫn vận hành trước khi sử dụng thiết bị
• Chỉ người được đào tạo và có giấy ủy quyền mới được phép vận hành thiết bị
• TUYỆT ĐỐI KHÔNG chở người trên cần cẩu hoặc móc cẩu
• Người vận hành phải ở trong tình trạng sức khỏe tốt, tỉnh táo
• Không vận hành khi đang trong tình trạng mệt mỏi, say rượu hoặc sử dụng thuốc gây buồn ngủ

4.2. Yêu cầu về tải trọng

• KHÔNG được quá tải. Kiểm tra bảng tải trọng để biết giới hạn chính xác
• KHÔNG xử lý các tải không ổn định, xếp lỏng lẻo hoặc không được cố định chắc chắn
• Khi di chuyển có tải, phải rút ngắn cần nâng tối đa để đảm bảo ổn định
• Không nâng tải khi cần bị nghiêng hoặc xe không ở vị trí ngang bằng
• Đảm bảo tải được treo cân bằng, không lệch tâm

4.3. An toàn khi vận hành

• KHÔNG đưa tay hoặc bất kỳ bộ phận cơ thể nào vào dưới cẩu hoặc gần bộ phận đang chuyển động
• Di chuyển chậm và cẩn thận trên dốc, luôn hướng tải về phía thấp hơn
• Hệ thống truyền động chỉ được dùng khi không có tải cho quãng đường dài
• Khi có tải, chỉ được dùng để chỉnh hướng hoặc di chuyển ngắn trên nền phẳng, an toàn
• Không di chuyển xe khi đang có người đứng gần hoặc đi ngang qua
• Sử dụng còi cảnh báo trước khi bắt đầu di chuyển

4.4. Trước khi rời khỏi thiết bị

BẮT BUỘC thực hiện đầy đủ các bước sau trước khi rời khỏi thiết bị:

1. Hạ hoàn toàn càng nâng xuống vị trí thấp nhất
2. Đặt phanh tay (đưa tay cầm về vị trí thẳng đứng)
3. Tắt nguồn bằng khóa điện
4. Rút chìa khóa và mang theo
5. Nếu đỗ trên dốc, phải chèn bánh xe

4.5. Điều kiện môi trường làm việc

• Chỉ vận hành trong môi trường có đủ ánh sáng
• Không sử dụng trong môi trường có khí ga dễ cháy nổ
• Tránh sử dụng trong điều kiện thời tiết xấu (mưa lớn, gió mạnh)
• Đảm bảo nền làm việc phẳng, chắc chắn, không trơn trượt

6. HƯỚNG DẪN SẠC PIN

Pin và bộ sạc nằm trong cụm pin tích hợp. Trình tự sạc pin đúng cách như sau:

1. Tắt nguồn: Vặn khóa điện ngược chiều kim đồng hồ để tắt hoàn toàn nguồn điện
2. Ngắt kết nối: Rút đầu nối pin khỏi xe và cắm vào bộ sạc chuyên dụng
3. Kiểm tra điện áp: Đảm bảo điện áp nguồn điện và bộ sạc phải trùng khớp (220V hoặc theo quy định)
4. Kết nối nguồn: Cắm dây sạc vào nguồn AC, bộ sạc sẽ tự động khởi động và điều chỉnh dòng sạc
5. Chờ sạc đầy: Khi sạc đầy, bộ sạc sẽ tự động chuyển sang chế độ duy trì điện áp ổn định
6. Hoàn tất: Sau khi sạc xong, rút dây nguồn, ngắt kết nối bộ sạc, sau đó cắm pin trở lại xe

Lưu ý về pin:

• Kiểm tra mức dung dịch điện phân pin trước khi sạc
• Dung dịch phải cao hơn mặt bản cực 1,2-1,5 cm
• Nếu mức thấp, thêm nước cất sau khi sạc, không đổ quá mức quy định
• Nếu pin còn trên ⅓ dung lượng thì không cần sạc ngay
• Tuy nhiên, ít nhất phải sạc 1 lần/tuần để duy trì tuổi thọ pin
• Không để pin hết hoàn toàn điện trước khi sạc
• Vệ sinh đầu cực pin định kỳ để đảm bảo kết nối tốt

7.1. Yêu cầu chung khi bảo dưỡng

• Môi trường làm việc: Giữ khu vực làm việc khô ráo, sạch sẽ và thông thoáng tốt
• An toàn phòng cháy: Luôn có thiết bị phòng cháy chữa cháy sẵn sàng khi bảo dưỡng
• Hóa chất: TUYỆT ĐỐI KHÔNG dùng dung môi dễ cháy để vệ sinh thiết bị
• Ngắt nguồn: Ngắt pin và tắt nguồn hoàn toàn trước khi làm việc với hệ thống điện
• Trước bảo dưỡng: Hạ càng hoàn toàn, kiểm tra phanh, tắt nguồn, chèn bánh xe

7.2. Lịch bảo dưỡng định kỳ

🔹 Hàng ngày (sau mỗi ca làm việc)

• Kiểm tra tình trạng bên ngoài thiết bị, phát hiện vết nứt, biến dạng
• Kiểm tra các thiết bị an toàn hoạt động bình thường (phanh, còi, đèn)
• Vệ sinh thiết bị, loại bỏ bụi bẩn, dầu mỡ tích tụ
• Kiểm tra mức pin, sạc nếu cần thiết
• Kiểm tra không có rò rỉ dầu thủy lực

🔹 Hàng tuần

• Kiểm tra dầu thủy lực: Đảm bảo mức dầu đủ, màu dầu trong sạch
• Hệ thống điện: Kiểm tra tình trạng dây điện và các kết nối, không có dấu hiệu chập cháy
• Bôi trơn: Bôi trơn các bộ phận chuyển động (khớp nối, trục xoay, bánh xe)
• Làm sạch pin: Vệ sinh đầu cực pin, kiểm tra mức nước pin
• Kiểm tra móc cẩu: Đảm bảo móc không bị mòn, nứt hoặc biến dạng

🔹 Hàng tháng

• Bu lông, đai ốc: Kiểm tra và thắt chặt tất cả các bu lông, đai ốc trên thiết bị
• Hệ thống phanh: Kiểm tra hiệu quả phanh, điều chỉnh nếu cần
• Cách điện: Kiểm tra tình trạng cách điện của các bộ phận điện bằng đồng hồ đo
• Hệ thống thủy lực: Kiểm tra các van, ống dẫn, cylinder hoạt động trơn tru
• Bánh xe: Kiểm tra độ mòn bánh xe, thay thế nếu cần

🔹 6 tháng / 1 năm

• Thay dầu thủy lực hoàn toàn
• Kiểm tra toàn bộ hệ thống điện, thay thế dây điện hư hỏng
• Kiểm tra cấu trúc khung xe, hàn gia cố nếu phát hiện vết nứt
• Bảo dưỡng tổng thể motor điện và motor thủy lực
• Hiệu chỉnh lại các cảm biến và thiết bị đo

7.3. Bảo dưỡng hệ thống thủy lực

Kiểm tra mức dầu:

1. Đảm bảo càng hạ hoàn toàn
2. Đặt xe trên mặt phẳng ngang
3. Tháo nắp bình dầu và kiểm tra mức dầu
4. Mức dầu phải ở giữa vạch MIN và MAX

7.4. Nhật ký bảo dưỡng

Khuyến nghị lập nhật ký bảo dưỡng ghi chú:

• Ngày giờ thực hiện bảo dưỡng
• Các hạng mục đã kiểm tra và kết quả
• Các chi tiết đã thay thế
• Người thực hiện bảo dưỡng
• Các vấn đề phát hiện cần theo dõi
